干休所采暖供暖系统分户式集中设计方案



干休所是老干部、老革命集中居住的地方,它不同于敬老院的居住方式,而是每户人家单独居住,面积80~300平方不等,有楼房也有别墅。干休所院内一般有50~300住户,以团、师、军级干部为主。这些老干部年事已高,为国家做出了巨大贡献。

江南地区属非强制采暖地区,但冬季寒冷潮湿,对老年人十分不利。为他们增加采暖设施是很有必要的。

现以杭州某干休所分户式集中采暖项目为例,叙述设计方案。

(本案例刊登于杭州青年时报,对我们上海宝第公司的设计安装给予肯定。)




一、工程概况
    杭州干休所位于美丽的西子湖畔,杭州市拱墅区长乐路。干休所内居住着60多户军队老干部,年龄均在60岁以上。
住户情况:营团职16户,师职28户,军职14户,司令员职 4户,总户数62户。分别是18栋、19栋、20栋、21栋、22栋、23栋、独栋及联排10栋-17栋。
住房建筑面积及房型:
63平米户型(二房一厅一卫)        8户;
80平米户型(三房一厅一卫)        8户;
100平米户型28户(四房二厅一卫)  28户;
160平米户型(四房二厅一卫)       14户;
450平米别墅(九房四厅四卫)        4户;
共四种户型。建筑物于80年代建成,砖混结构

该采暖项目为老房子加装暖气系统,管道明装。热源采用燃气壁挂炉。

干休所领导的要求是:
1、壁挂炉应选用国产名牌产品,体现老干部爱党爱国的精神,力挺民族品牌,不考虑进口品牌;
2、设计上严格按照技术标准,在确保采暖效果的前提下,根据不同面积设计不同功率的壁挂炉型号,即可降低造价,又可节省能源;
3、暖气片要求美观大方,散热量大;
4、管材要选用国内名牌或同质量水平的产品,严禁使用伪劣产品;
5、施工方面,要求尽量减少扰民,进一家安一家、完工一家,不能搞全面铺开、齐头并进,以免占用老干部太多休息时间;
6、施工中不能大声喧哗,要对老干部有礼貌;

二、方案设计

1、设计依据:
     1)、《新建集中供暖住宅分户热计量设计和施工试用图集》(京01SSB1)
     2)、《采暖通风与空气调节设计规范》(GB50019-2003)
     3)、《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002)
     4)、散热器按中华人民共和国国家标准采暖部分分类执行;
     5)、GB/T4271-2007       《集热器性能试验方法》
     6)、03S401             《管道和设备保温、防结露及伴热带》
     7)、GB50015-2009       《建筑给排水设计规范》
     8)、GB50303-2002       《建筑电气工程施工质量验收规范》
    2、热力计算:
      通过围护结构的温差传热量用下式]计算:

W 式中 —— 通过供暖房间某一面维护物的温差传热量(基本传热量)W;
     K —— 该面围护物的传热系数,W/(m2·℃);
     F —— 该面围护物的散热面积,m2;
     tn—— 室内空气计算温度,℃;
     —— 室外供暖计算温度,℃;
     a —— 温差修正系数。
缝隙法计算冷风渗透耗热量,引进一个渗透空气量的朝向修正系数n。即公式:
         V=L l n (7-3)
式中  L—— 每米门、窗缝隙渗入室内的空气量,按当地冬季室外平均风速,采用表7-2中的数据,m3/m·h
      l—— 门、窗缝隙的计算长度,m;
      n—— 渗透空气量的朝向修正系数。
   冷风侵入耗热量:
      W
式中   V—— 流入的冷空气量;
      ——供暖室外计算温度下的空气密度,kg/m^3
      ——冷空气的定压比热,c=1KJ/Kg·℃
      0.287——单位换算系数,1KJ/h=0.287W
   计算得出:

各类房型的供暖热负荷表
房型编号 房型名称 房内面积 围护结构耗热量 冷风渗透耗热量 冷风侵入耗热量 总耗热量
F 0.9
M2 W W W W
1 小户型 44 4378 10.4 45.34 4433 3990
2 中小户 56 5460 17.5 45.76 5523 4970
3 中户型 70 7346 23.43 52.16 7421 6679
4 联排型 112 13465 50.64 97.34 13612 12251
5 别墅 270 28765 137.87 126.65 29029 26126


 3、各类型房型设备选型:

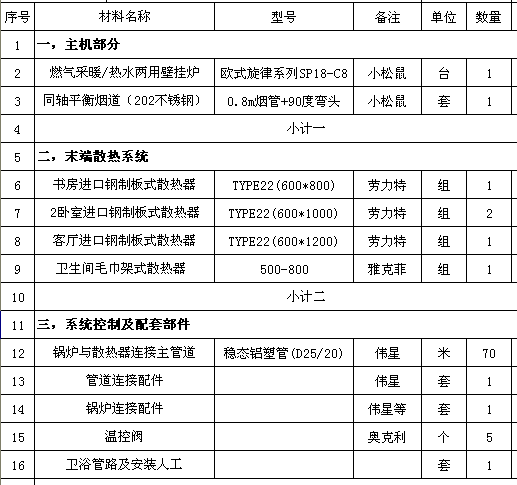

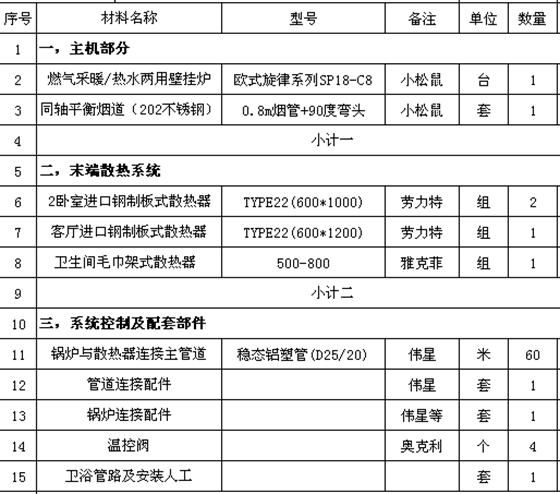

63平米户型:

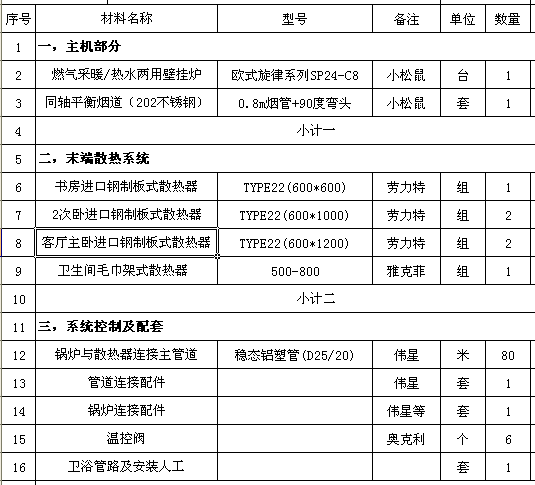

80平米户型面积:

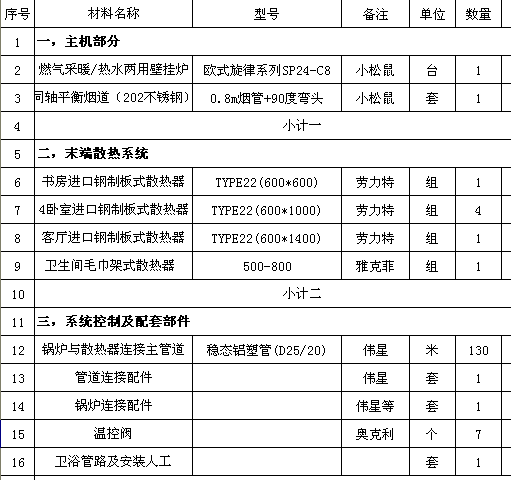

100平米户型面积:

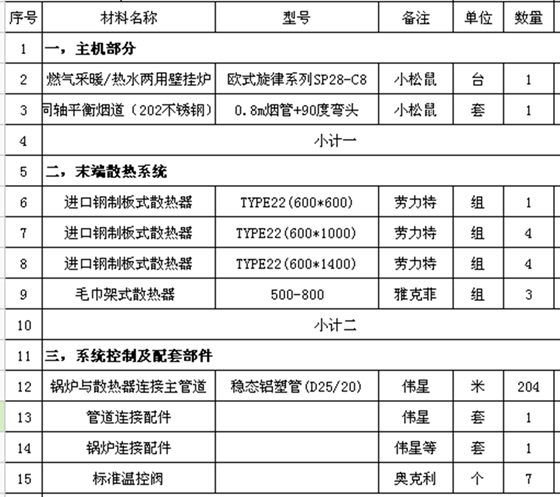

160平米户型面积:(受预算限制,二楼卫生间未设计采暖)






450平米户型面积:(受预算限制,部分房见采暖)





 4、主要设备参数:

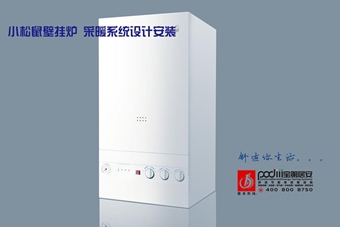

小松鼠燃气壁挂炉SP-C8系列





C8系列,经济节能,操作简单,旋钮式人性化设计
LED数码显示,运行状况一目了然
集个性化供暖、大流量生活热水双功能于一身
特设节能舒适模式,使用更经济
20重安全防护设置,贴心呵护,安全备至

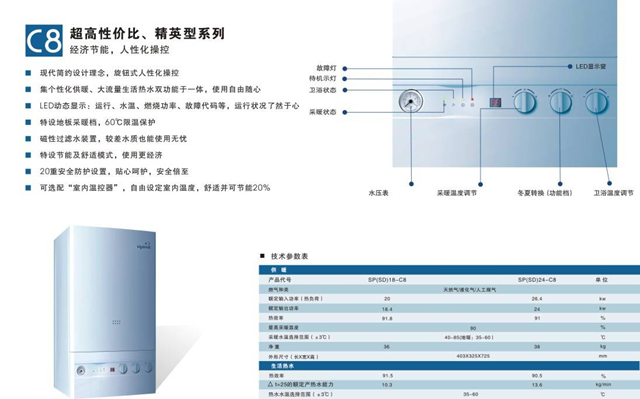

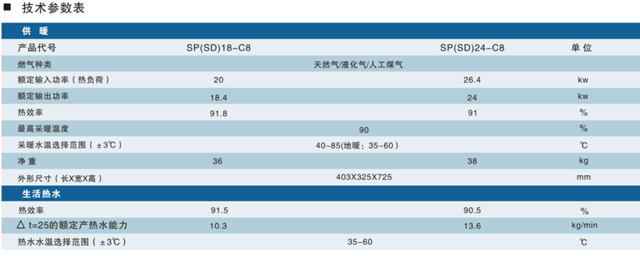

壁挂炉设备的技术参数:

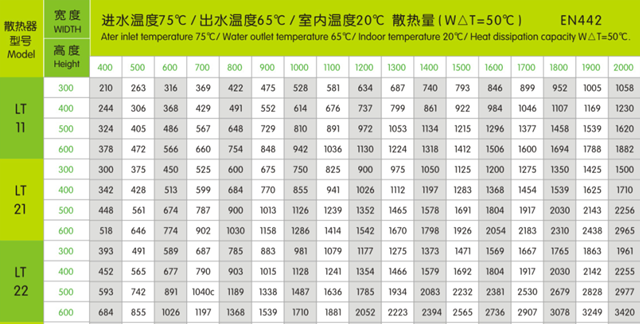

散热器技术参数:




三、设备厂家介绍

小松鼠壁挂炉,是广州迪森家用锅炉制造有限公司的燃气壁挂炉产品,连续11年全国销量冠军,是国内最早的壁挂炉生产企业,产品远销海外20多个国家和地区。



2009年被评为壁挂炉行业最具影响力十佳品牌,被中国暖通工程师年会组委专家评选为《推荐节能产品》。2010年又受中华人民共和国国家质监总局和中国国家标准化管理委员会共同委托,主编了国家标准《燃气采暖热水炉-GB25034-2010》,该标准作为国家强制性标准于2011年7月1日正式实施,厂内设有国家级博士后工作站。广州迪森家用锅炉制造有限公司共编写了10项国家及行业标准,组建了行业内第一个“国家认可实验室”。“十标一室”的行业贡献,更奠定了迪森在行业中的领导者地位。





11年来,小松鼠壁挂炉先后推出了SP、SMD、SD、SK、SL等五大系列,并相应推出A、B、C、L、T等子系列共几十款产品,从外观设计、到内在质量,从操作界面人性化到内在节能技术,始终领跑壁挂炉行业,被誉为专业的壁挂炉国际制造商。
所有这些优势,都奠定了小松鼠在中国市场上的主导地位。

施工纪实

21012年11月23日双方签订施工合同,由于已经进入冬季,业主方领导要求抓紧时间,工期限定30天。负责施工的上海宝第公司迅速做出反应,紧急调集所需物资,选拔项目经理,确定施工管理人员,精选施工工人。由于该工程是为革命老干部送温暖的重点工程,施工方研究决定,由上海公司公司经理及小松鼠华东大区经理共同担任项目经理。11月28日,全体施工人员进驻现场,11月29日,采暖设备及施工材料运抵现场,施工正式开始。

工程施工管理人员配置情况

项目经理                              2人

监理工程师兼安全员               1人
      采购兼仓管                           1人
      施工队长                              1人
      暖气安装工人                      18人
     墙面开孔                               1人
     墙面回补                               1人



共25名,其中,管理人员4名,安装人员21名。人员分成6个组,从距离较远的二栋楼开始,按单元逐次展开,进一家完工一家,减少对客户的骚扰。施工当中,老干部们积极配合,对施工人员关爱有加,体现了老一辈革命家的高尚情操。施工人员统一身着灰色工装,个个精神抖擞,整齐划一,给人留下深刻印象。带着对老干部的崇敬,全体施工人员更加文明礼貌,对老干部提出的要求,比如,安装位置变动、散热器尺寸变化、管线走向等,施工人员都耐心听取,只要能够解决的,就全力满足。整个干休所内,施工人员忙碌的身影、老干部们的笑容、亲切的沟通交流,处处可见。

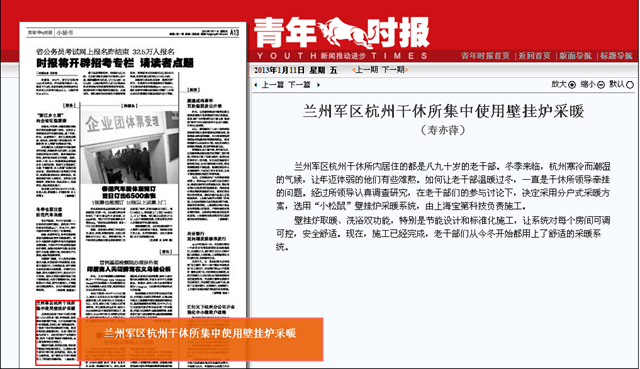

媒体相关报道
      2012年12月底,杭州青年时报记者得知干休所安装采暖系统的消息,主动来到施工现场采访,详细了解了干休所老干部的情况、小松鼠壁挂炉产品的功能、采暖系统原理、采暖方案、施工进度等,提议在工程完工后,写篇报道。在征得所领导同意后,于2013年1月11日,报道了这一消息。










     <更多安装现场图片,欢迎浏览本站-工程案例>











方案设计施工:上海宝第居安环境工程技术有限公司
