低温地板辐射采暖

地暖，是低温地板辐射采暖的简称。是一种利用建筑物内部地面进行采暖的系统。

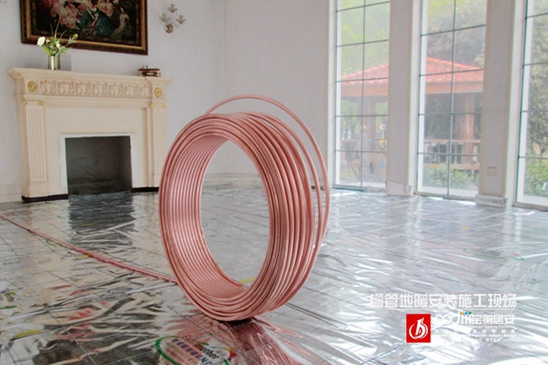

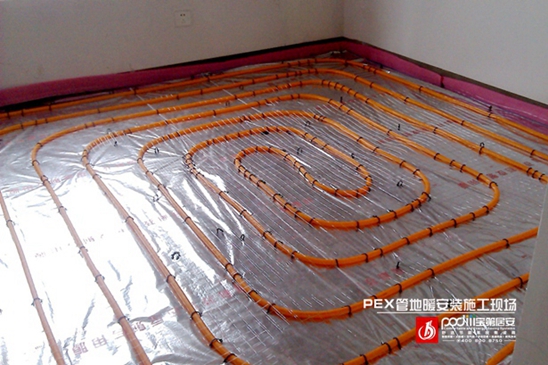

它以低温热水为热媒，通过埋设在地板内的塑料管（常用PEX管）或导热更快的铜管，把地板加热，以整个地面作为散热面，均匀的向室内辐射热量。

是一种对房间微气候进行调节的节能采暖系统

与暖气片采暖相比，特别适合大面积采暖

低温辐射地板采暖起源于北美、北欧的发达国家，该技术在欧洲已有多年的使用和发展历史。

近年来，在我国也得到了日益广泛的应用。

高舒适度特点

低温地板辐射采暖是对房间热微气候进行调节的节能采暖系统

具有热感舒适、热量均衡稳定、节能、免维修、方便管理等特点。

是一种极为理想的采暖方式。

解决大面积采暖难题

地暖，特别适用于大面积、长时间采暖。

低温热水辐射地板采暖成功地解决了高空间、大跨度、矮窗式建筑物的热源紧张问题。

例如，展览馆、厅堂。提高了采暖的舒适度和改善生活质量。

符合人体生理学特点

俗话说寒从足下来。

传统的采暖方式上热下凉，给人口干舌燥的感觉。

而低温地板辐射采暖给人脚暖头凉的舒适感。

低温地板采暖符合人体的生理学调节特点，符合人体理想感受，促进人体血液循环。

返回首页

地暖系统主要组成部分

热源设备（燃气壁挂炉、电锅炉、燃油锅炉等）

末端设备地暖管道

主管道

分集水器

温控器、热电阀

热源设备-锅炉

采暖所用的锅炉炉可以是电锅炉、燃煤锅炉、生物质锅炉等等，但目前我国常用的是燃气锅炉，称燃气壁挂炉。

由于我国天然气资源丰富，且天然气热值高，和电采暖相比，燃气壁挂炉更有优势，适合大面积采暖。

燃气壁挂炉是当今最适合的热源设备。分户式供暖一般都采用壁挂炉。

燃气壁挂炉因气种不同，分为天然气、管道煤气和液化石油气三种。

锅炉是整个采暖系统的心脏，它能否高效、稳定地运行，直接关系到地暖系统是否能够持续有效地供暖。

有些壁挂炉可自行设定定时采暖时间，多数品牌可同时提供生活热水，一机两用，可省去热水器的投资。

壁挂炉一般安装在厨房间或阳台的墙体上，别墅房则安装在设备间。

地面地暖铺设部分

地面部分通常由保温层、反射层、钢丝网、地暖管等组成。

保温层通常为50px的eps或者xps材料；反射层大多为反射铝膜；

保温材料的费用在整个地暖系统的预算占比不大，但它却能有效降低热量损失。

采暖管道有pex管、pe-rt和pb、pc管等，也有不差钱的用铜管，功能侧重有所不同。

热量必须通过铺设在地面的地暖管向采暖空间辐射，才能达到供暖目的。

分集水器

分集水器是由分水器和集水器组合而成的水流量分配和会集装置

通常在地面供暖区域中，需要将大面积分成小块控制，或者是一套住宅中有多个功能的房间，需要分别控制

同时，地暖系统受水力特征的限制，地暖盘管限制在一定的长度内。

这就需要将同一地面供暖区域或者同一套住宅的各供暖房间分成多个环路，而每个环路又分别需要进行开关和流量调节。

主管道

主管道是从热源设备至分集水器之间的连接管道。

一般采用PPR专业热水管道，型号为DN25，32KW及以上壁挂炉设备，使用DN32及以上型号的管道。

因地暖系统的主管道一般为预埋管道施工，因此不需要特别使用PPR铝塑复合管。

温控器

温控器是实现智能化控制温度的开关。

通过它，可以自由调节室内温度，并能按用户要求，设定各种时间段的开关和各种预设模式下自动运行调节室温，达到舒适的目的。

温控器是地暖系统重要的组件之一。没有温控器，就无法实现室内温度控制以及各个房间的温度均衡控制。

热电执行器

是一种用于远距离控制系统流量、热量（冷量）的装置。也称热电阀、热电驱动器。

在本系统中与温控器配套使用，实现室内温度的控制。

温控器安装在房间内墙墙壁上，用电缆线与热电驱动器连接。

热电驱动器用螺母连接在阀门上。 当室内温度达到温度控制器设定的温度时，热电驱动器内正温度系数热敏电阻开始工作，加热热膨胀装置使阀门关闭；

反之，室内温度降低，温控器断开，驱动器降温，膨胀装置收缩，阀门打开。

热电阀没有转动部件，所以不存在磨损，体积小，不易堵塞，无噪音、寿命长，动作平稳，避免了阀门开关时产生水锤现象。

返回首页

燃气壁挂炉选型

  50平方以下采暖面积，选用15kw-18kw壁挂炉

  70平方以下采暖面积，选用18kw-24kw壁挂炉

 100平方以下采暖面积，选用18kw-24kw壁挂炉

 120平方以下采暖面积，选用24kw-28kw壁挂炉

 150平方以下采暖面积，选用28kw-32kw壁挂炉

 180平方以下采暖面积，选用32kw-35kw壁挂炉

 210平方以下采暖面积，选用32kw-36kw壁挂炉

 250平方以下采暖面积，选用36kw-双24kw壁挂炉并联

 300平方以下采暖面积，选用 双24kw壁挂炉并联

 500平方以下采暖面积，选用三台24kw壁挂炉并联

1000平方以下采暖面积，选用六台24kw壁挂炉并联

1000平方以上采暖面积，选用36kw壁挂炉多机并联

地暖管选型

100平方以下采暖面积，选用DN16型地暖管，pe-x或pe-rt、铜管均可。

100平方以上采暖面积，选用DN20型地暖管，pe-x或pe-rt、铜管均可。

pe-rt管为可熔接型管道，万一出现破损，可热熔接。在批量工程施工中，最好使用这种管道。

pe-x管耐高温性强，不可熔接，一旦破损，只能更换全套地暖管，损失大，浪费大。

地面保温材料的选型

地面保温的优劣关系到采暖能耗的大小，节能首先从地面保温入手，至关重要。

目前选用的是被称为挤塑式聚苯乙烯隔热保温板（XPS），其主要化学成分为聚苯乙烯树脂。

XPS挤塑板有良好的保温隔热性能、高强度的抗压性、良好的防腐性。

我们选用的XPS保温板的容重能力达到30kg/立方以上。

保温板的厚度一般为2CM，增加厚度将占用层高空间。

分集水器选型

由于铜具有良好的耐腐蚀性，因此最好选用铜质分集水器。

根据采暖面积的大小，选配相应路数的分集水器即可。

每套分集水器的路数应控制在9路以内，大于9路，应使用2套分集水器并联工作。

温控器的选型

温控器，可分为机械式、液晶显示，全触摸屏，功能上可分为可编程和不可编程式，有线和无线温控器等。

目前我们公司选用的均为可编程液晶显示温控器。

一般选用有线温控器，特殊情况下选用无线温控器。有线温控不受电磁信号干扰，性能稳定。

电热执行器的选型

热电执行器也称电热阀，安装在分集水器的集水主管上。

电热阀通过导线与安装在房间墙壁上的温控器相连。

收到房间温控器的指令，加热热膨胀装置使阀门开启或关闭，通过控制地暖管各环路内的水流量，实现各房间温度的调控。

返回首页

平整地面

铺设保温板之前，地面必须做找平，最好做一次防水。

铺设保温板时，必须要做到紧密相连。不要有缝隙。

保温板的作用不只是用来作为管子的铺垫，其主要作用是起到绝热，过大的缝隙会让盘管的热量流失，造成能源浪费。

集分水器定位

集分水器的定位要合理。集分水器一般安装于卫生间或厨房的位置。

安装时，必须要预留一定的维修空间。

同时在地暖管与集分水器连接处，加装波纹管套管保护。

精确管路

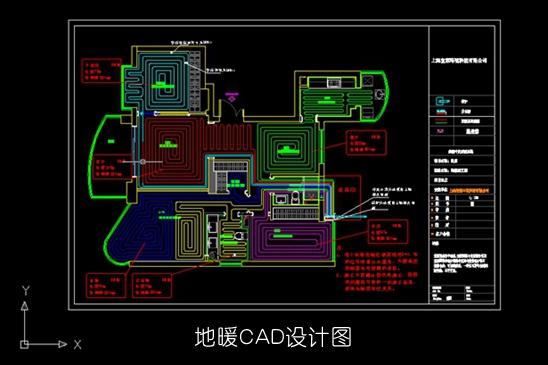

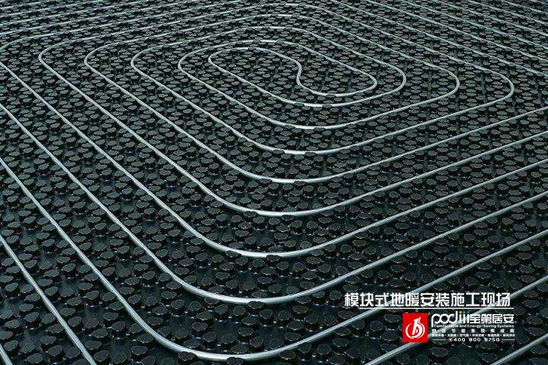

铺设地暖管之前，必须认真按照图纸施工，没有图纸的，要提前规划每一回路的走向，每一路的长度。

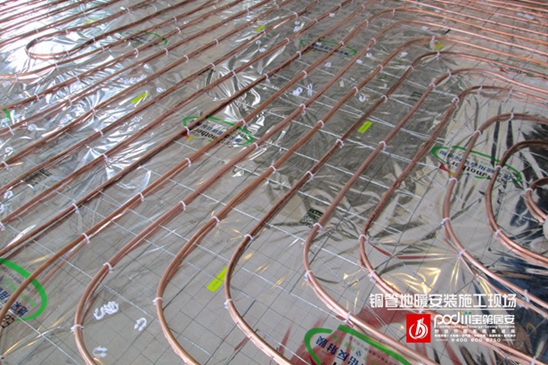

布管时要精确计算管间距。由于地暖管的铺设是种一气呵成的工序，所以，在铺设的过程中不允许有弯折的地方，否则整个回路报废。特别是铜管地暖，最好整根铜管铺设，不应有焊接缝。

弯管过程中，既要做到铺设的弧度，也要注意弯管的力度。

混凝土蓄热层

地暖管铺设完成后，应立即浇筑混凝土蓄热层，对地暖管加以保护，防止因装修踩踏或尖锐铁器划伤或划破地暖管。

蓄热层铺设完毕，之后的装修中及装修完成后的使用中，严禁在地面上打钉子。

壁挂炉安装要点

壁挂炉一般由专业人员安装，非专业人员请勿安装燃气设备。

安装前，根据设备的用途确定最佳安装位置。

对于天然气、液化石油气用户而言，炉前燃气管道可采用DN15的管径，但最好采用DN20的管径，且与煤气表之间不能有小于DN15的变径；

城市燃气则必须采用DN20或DN20以上的管道。

保证燃气供气压力：液化石油气（20Y）2800±50Pa，天然气（12T）2000±50Pa,人工煤气（5R、6R、7R）1000±50Pa 。

自来水注水压力要保证大于1.5公斤以上，否则壁挂炉无法启动。

采暖所有管道连接禁止使用丝麻，而应采用生料带。

烟道长度大于1米时，每增加一个弯头，最大直径段要减去1米。水平长度不超3米。

安装时烟道要保持向下3度的倾斜，外低内高，以防冷凝水回流到炉体内。

家用燃气壁挂炉与采暖系统之间的采暖供，回水管道上要安装球阀。

返回首页

第一次使用前

第一次使用前，向地暖管道内注水，最好使用经过软化的水，以减少管道中的钙化物。

普通自来水，同样可以注入管道使用，无需为没有软化水而过分担忧。

使用过程中的保养

地暖管采用满水保养，无需频繁更换管道里的水。

地热系统管道回路较多，管线长，经回行盘绕犹如一张蜘蛛网。

供水温度的变化会产生钙镁离子水垢，还会有淤泥锈垢、菌藻泥等。

据统计，地暖系统中，平均每年管道结垢厚度可达0.5-1㎜，导致地暖管表面温度下降3-5℃。

如不定期处理，长期附着在管路内壁上，将会出现两大问题：

一是散热能力下降，室内温度达不到要求，燃气耗费量增加。

二是久而久之，管道堵塞，出现地面不热现象，直接影响采暖。

我们的建议是：每2~3个采暖季清洗管路一次。

五年未做清洗，可能造成地暖全部或局部不热。

燃气壁挂炉的保养

影响壁挂炉使用寿命的一个主要问题是炉内换热器管道结垢。

而随着附着在管道内壁上的水垢不断增厚，壁挂炉的换热效率也会大大降低。

这就意味着，换热器不能将热量传递到管内的介质，造成温度过高，严重时将烧坏换热器。

我们建议：壁挂炉在使用二至三年后进行清洗保养。

采暖管道系统清洗方法

壁挂炉管道及地暖管道内的清洗方法主要有三种：

脉冲波物理清洗法

化学药剂浸泡法

射弹式清洗法

返回首页

经济型配置

壁挂炉可选用价格相对较低的国产名牌产品（例如小松鼠壁挂炉），或价格适中的国产洋品牌（例如博世风尚、博世精英）。

地暖管可选用进口品牌国内生产的乔治费歇尔，或英国品牌土耳其生产的劳力特，或国内品牌伟星。

分集水器、温控器和热电阀，因与国产品牌价格相差不大，所以，可选用德国曼瑞德品牌。

舒适型配置

壁挂炉可选用价格适中的进口品牌产品（例如博世之星、博世精英壁挂炉）。

地暖管可选用进口品牌国内生产的乔治费歇尔，或英国品牌土耳其生产的劳力特。

分集水器、温控器和热电阀，可选用德国曼瑞德品牌。

豪华型配置

壁挂炉可选用价格较高的进口名牌产品（例如德国菲斯曼、德国威能）。

地暖管可选用进口品牌瑞好。

分集水器、温控器和热电阀，可选用德国曼瑞德品牌。

返回首页

壁挂炉推荐品牌

小松鼠Squirrel壁挂炉

德国博世壁挂炉

德国菲斯曼壁挂炉

德国威能壁挂炉

林内壁挂炉

地暖管推荐品牌

英国劳力特地暖管

瑞士乔治费歇尔地暖管

分集水器推荐品牌

德国曼瑞德分集水器

英国劳力特分集水器

温控器热电阀推荐品牌

德国曼瑞德温控器

德国曼瑞德热电阀
