实用节能暖气片采暖

  • 系统简介
  • 系统组成
  • 设备选型
  • 安装要点
  • 保养事项
  • 选购指南
  • 品牌推荐

暖气片热水供暖

暖气片采暖系统也可称为热水循环供暖系统。

是由热源将系统内的水加热至一定温度,通过循环泵在暖气片与热源之间不断循环,热量则通过暖气片散发到采暖空间,从而实现供暖的目的。

通过热源设备对供水温度的调节,可以基本实现对室内温度的控制。

更精确的室温控制则需要通过室内温度控制器(温控器)来实现。

常用的热源设备有燃气壁挂炉、电锅炉、燃油锅炉、燃煤锅炉、生物质燃料锅炉等。

管道系统有同程式和异程式连接方式。管道有镀锌管、PPR热水管、PPR复合铝塑管、铝塑管等。

集中供暖系统一般采用暖气片串联式连接,分户式供暖一般采用并联连接。

暖气片并联连接,可实现单个暖气片的开关控制,而不影响其它暖气片的供热,十分方便。

现在的家庭用户一般都采用并联式。不需要供暖的房间关闭即可,其它房间照常供暖。

末端散热设备则品种繁多,同样面积的散热器,散热效果最好的,当属钢制板式散热器。

间歇式供暖特点

和地暖相比,暖气片具有升温速度快的特点。

一般开启系统后30分钟,室温就会上升到较理想的温度。

而地暖的升温时间则需要7小时以上。

对需要间歇性供暖的用户(如上班一族,白天家里没人),非常方便。

通过壁挂炉的定时启停功能,设置为:离家前一小时停机,回家前一小时开机。即可实现间歇式供暖,舒适又节能!

开关自如 更节能

每个暖气片均可独立控制。不常用的房间关闭阀门,互不影响。

对房子大、住人少的用户非常适合。

减小供暖面积,能起到很好的节能作用。

较地暖系统而言,室内升温速度快、热量损耗少,同样起到节能效果。

对温度要求不高的用户,室内温度控制在16-18℃,也是节能的好办法。

根据自家情况,将锅炉出水温度由80℃逐渐下调,如果调60℃即可满足采暖需要,那就更加节能了!

打造完美无缺的现代家居环境

我们为用户选型的散热器或称暖气片------

外形美观、色泽莹润,极具装饰效果!

无论是立式1.8米高的钢制管式散热器,还是宽度达2米的钢制板式散热器,安装后的效果都是家中的一道风景。

装修前,根据室内装修布局,设计暖气片的安装位置及型号尺寸,能有效利用墙面,与装饰融为一体、相得益彰。

装修后,加装暖气系统,同样可以根据室内家具的布置,在合适的地方进行安装。明装的管道则隐蔽布置,尽量避免外露。




返回首页

暖气片采暖系统主要组成部分

热源设备(燃气壁挂炉、电锅炉、燃油锅炉等)

末端设备暖气片(散热器)

主管道、支管道

温控阀门、手动阀门、温控器、热电阀

热源设备-锅炉

采暖所用的锅炉炉可以是电锅炉、燃煤锅炉、生物质锅炉等等,但目前我国常用的是燃气锅炉,称燃气壁挂炉。

由于我国天然气资源丰富,且天然气热值高,和电采暖相比,燃气壁挂炉更有优势,适合大面积采暖。

燃气壁挂炉是当今最适合的热源设备。分户式供暖一般都采用壁挂炉。

燃气壁挂炉因气种不同,分为天然气、管道煤气和液化石油气三种。

锅炉是整个采暖系统的心脏,它能否高效、稳定地运行,直接关系到地暖系统是否能够持续有效地供暖。

有些壁挂炉可自行设定定时采暖时间,多数品牌可同时提供生活热水,一机两用,可省去热水器的投资。

壁挂炉一般安装在厨房间或阳台的墙体上,别墅房则安装在设备间。

散热器 暖气片

暖气片也称散热器,是采暖系统中常用的末端设备,主要传热方式为热辐射和空气对流。

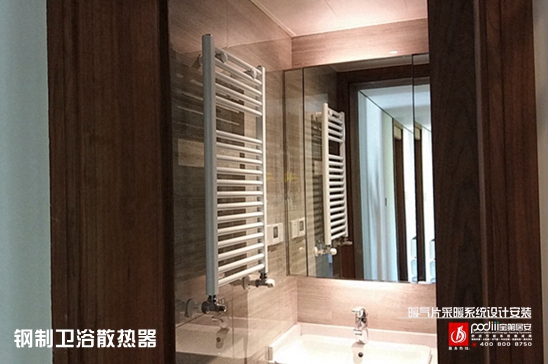

散热器产品主要有钢制散热器、钢铝复合散热器、铜铝复合散热器、铝制散热器、钢制卫浴散热器、铝合金散热器、钢制柱型散热器、铸铁散热器、异型散热器及彩色散热器。

暖气片采暖室内无噪音,经济节能;散热器表面光滑,造型典雅,取暖的同时起到装饰居室的效果。

散热器一般安装在墙上,80度左右的循环热水在其中流过,将散热器加热至60度左右,散热器附近空气受热上升,在室内形成冷热空气对流,室内温度在对流中逐渐上升至设定温度。

散热器属于即开即用型,用它采暖,人体感觉比较舒适,室内空气也不容易干燥。

安装温控器可实现温度自动调节运行。温控装置主要有手动温包控制阀和电子温控阀两种。

坚固耐用,暖气片的使用寿命一般在15年以上。

主管道 支管道

主管道与支管道一般采用PPR热水管道,DN25为主管道,DN20为支管道。

预埋管道施工,一般直接使用PPR管;明装管道最好使用PPR铝塑复合管,这样可以避免管道受热弯曲,影响美观。

温控装置

手动温控阀即普通的阀门,通过手动调节阀门大小,来控制水流量,间接调节室温。

自动温控阀即温包式控制阀,安装在温包中的感温介质受温度影响膨胀收缩,控制阀门开启量,实现自动控温。

电子温控器是通过安装在内部的感温探头感知温度,达到设定值即发出关闭信号,控制热电执行器或壁挂炉,关闭阀门或关闭壁挂炉,实现精确的温度控制。

配置温控装置的采暖系统,有明显的节能效果。

返回首页

燃气壁挂炉选型

  50平方以下采暖面积,选用15kw-18kw壁挂炉

  70平方以下采暖面积,选用18kw-24kw壁挂炉

 100平方以下采暖面积,选用18kw-24kw壁挂炉

 120平方以下采暖面积,选用24kw-28kw壁挂炉

 150平方以下采暖面积,选用28kw-32kw壁挂炉

 180平方以下采暖面积,选用32kw-35kw壁挂炉

 210平方以下采暖面积,选用32kw-36kw壁挂炉

 250平方以下采暖面积,选用36kw-双24kw壁挂炉并联

 300平方以下采暖面积,选用 双24kw壁挂炉并联

 500平方以下采暖面积,选用三台24kw壁挂炉并联

1000平方以下采暖面积,选用六台24kw壁挂炉并联

1000平方以上采暖面积,选用36kw壁挂炉多机并联

暖气片选型

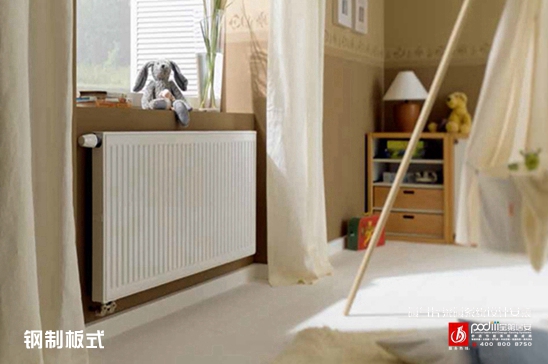

有安装位置的前提下,尽量选用钢制板式散热器。

钢制板式散热器有高度30/60/90CM三种规格,宽度根据采暖面积计算得出。宽度40-240CM不等。

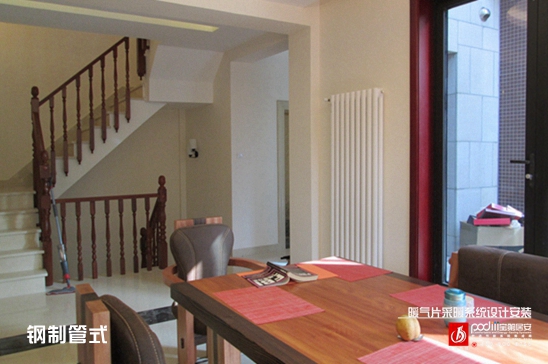

客厅餐厅可选用高度1.8米的立式暖气片,宽度20-90CM,钢制管式或铜铝复合。

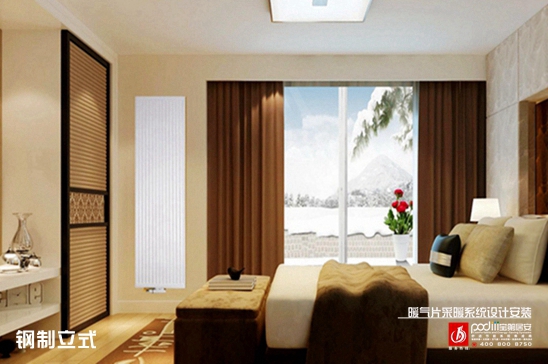

卧室可选用高度120-180CM高度的立式暖气片。

主管道 支管道的选型

主管道与支管道一般采用PPR热水管道,DN25为主管道,DN20为支管道。

预埋管道施工,一般直接使用PPR管;明装管道最好使用PPR铝塑复合管,这样可以避免管道受热弯曲,影响美观。

温控阀选型

可选用手动温控阀,根据自己的温度要求,调节阀门大小,实现温度控制。缺点是不能自动调节。

温包式控制阀,属于半自动型,根据自己的温度需求,将阀门调至2-5档,达到相应温度,温包自动关闭阀门,防止室温偏高,造成能源浪费。

电子温控器,是通过安装在室内的温控器,向该回路的热电执行器发出开关信号,实现温度调节。温控器需要和热电阀配套使用,也可和壁挂炉配套使用。

返回首页

暖气片安装要点

确定暖气片安装位置,需要考虑的因素主要有三方面。

一是安全性,如悬挂式暖气片最好放置在承重墙上;

二是功能性,如暖气片放在窗下看来阻止冷辐射及冷空气环流,并且当人靠近寒冷的窗户时,不会明显感觉到有冷气侵入;

三是要考虑家具因素,暖气片安装应远离不宜长时间受热的家具。

为散热器留出散热空间

靠近暖气片的地方不要放置沙发、电视等物品,不要在暖气片上或暖气片前堆放杂物。否则就会影响暖气的散热效果。

家用暖气片安装时,铝塑管必须用接头连接,不能打弯,否则容易导致管道漏水。每个接口都必须用生料带缠绕,接口与铝塑管要保持在同一个水平位置上,以避免产生水压而给接头造成压力,导致接口漏水。

暖气片安装完成后,不要挪动位置,否则容易发生泄露,造成不必要的麻烦及损失。

管道安装要点

明装管道无需隐蔽,所以,一般不用打压测试。

明装管道尽量在地脚线上方布设,隐藏于家具后面。管道横平竖直、管卡均匀。

明装管道我公司多采用PPR铝塑复合管,这种管道受热时不易弯曲,美观耐用。PPR管在受热时会出现弯曲现象,比喻像“面条”也不为过。

暗装管道必须在隐蔽前打压测试。打压方法按国家相关规定进行,不得疏忽。

根据不同规格型号的暖气片的中心距,管道预留接口必须准确无误。

装修及日后,不允许在预埋管道的上方大钉子。

管道与暖气片的连接

钢制板式散热器连接:宽度120CM及以下的采用同侧上进下回;宽度120CM及以上的采用异侧上进下回;

钢制管式散热器连接:尽量采用同侧上进下回,次选下进下回,最差是底进底回。

壁挂炉安装要点

壁挂炉一般由专业人员安装,非专业人员请勿安装燃气设备。

安装前,根据设备的用途确定最佳安装位置。

对于天然气、液化石油气用户而言,炉前燃气管道可采用DN15的管径,但最好采用DN20的管径,且与煤气表之间不能有小于DN15的变径;

城市燃气则必须采用DN20或DN20以上的管道。

保证燃气供气压力:液化石油气(20Y)2800±50Pa,天然气(12T)2000±50Pa,人工煤气(5R、6R、7R)1000±50Pa 。

自来水注水压力要保证大于1.5公斤以上,否则壁挂炉无法启动。

采暖所有管道连接禁止使用丝麻,而应采用生料带。

烟道长度大于1米时,每增加一个弯头,最大直径段要减去1米。水平长度不超3米。

安装时烟道要保持向下3度的倾斜,外低内高,以防冷凝水回流到炉体内。

家用燃气壁挂炉与采暖系统之间的采暖供,回水管道上要安装球阀。

返回首页

第一次使用前

第一次使用前,向采暖管道内注水,最好使用经过软化的水,以减少管道中的钙化物。

普通自来水,同样可以注入管道使用,无需为没有软化水而过分担忧。

使用过程中的保养

暖气片采暖系统管道采用满水保养,无需频繁更换管道里的水。

暖气片内供水温度的变化会产生钙镁离子水垢,还会有淤泥锈垢、菌藻泥等。

据统计,暖气片内壁,平均每年结垢厚度可达0.5-1㎜,导致暖气片表面温度下降3-5℃。

如不定期处理,长期附着在内壁上,将会出现散热能力下降,室内温度达不到要求,燃气耗费量增加。

我们的建议是:每3个采暖季清洗暖气片及管路一次。

五年未做清洗,可能造成严重的能源浪费。

燃气壁挂炉的保养

影响壁挂炉使用寿命的一个主要问题是炉内换热器管道结垢。

而随着附着在管道内壁上的水垢不断增厚,壁挂炉的换热效率也会大大降低。

这就意味着,换热器不能将热量传递到管内的介质,造成温度过高,严重时将烧坏换热器。

我们建议:壁挂炉在使用二至三年后进行清洗保养。

采暖管道系统清洗方法

壁挂炉管道及地暖管道内的清洗方法主要有三种:

脉冲波物理清洗法

化学药剂浸泡法

射弹式清洗法

返回首页

经济型配置

壁挂炉可选用价格相对较低的国产名牌产品(例如小松鼠壁挂炉),或价格适中的国产洋品牌(例如博世风尚、博世精英)。

钢制板式暖气片可选用进口品牌劳力特、凯美、雅克菲等。

钢制管式散热器可选用国产圣伦劳斯、瑞华特、瑞雪兆等品牌。

舒适型配置

壁挂炉可选用价格适中的进口品牌产品(例如博世之星、博世精英壁挂炉)。

钢制板式暖气片可选用进口品牌劳力特、凯美、雅克菲等。

钢制管式散热器可选用国产圣伦劳斯、瑞华特、瑞雪兆等品牌。

豪华型配置

壁挂炉可选用价格较高的进口名牌产品(例如德国菲斯曼、德国威能)。

钢制板式暖气片可选用进口品牌劳力特、凯美、雅克菲等。

钢制管式散热器可选用国产圣伦劳斯、瑞华特、瑞雪兆等品牌。

返回首页

壁挂炉推荐品牌


小松鼠Squirrel壁挂炉


德国博世壁挂炉


德国菲斯曼壁挂炉


德国威能壁挂炉


林内壁挂炉


暖气片推荐品牌


英国劳力特钢制板式散热器


尼维克钢制板式散热器


德国凯美钢制板式散热器


瑞雪兆钢制管式散热器


圣伦劳斯钢制管式散热器


瑞华特钢制管式散热器


温控阀推荐品牌


意大利好格


意大利皮特诺里


意大利嘉科米尼


合资西能


供热管道推荐品牌


国产伟星PPR管


上海丽馨PPR铝塑管
