宾馆酒店空气能热水浴池保温综合应用设计方案



空气能热泵技术近年来倍受关注,是新能源技术(太阳能、空气能、风能等)的重要组成部分。我公司对新能源技术的应用始终走在行业前列。现以龙阳世纪宾馆热水系统为例,详述设计方案。本方案包括宾馆热水供应和馆内浴池保温两套系统,综合应用。








第一章
一、设计依据
1、根据客户要求
2、国家气象资料
3、相关国家标准
(1)GBJ242-82《采暖与卫生工程施工及验收规范》
(2)《游泳池给水排水设计规范》
(3)JGJ/116-92《民用建筑电气设计规范》
(4)《给水排水工程施工手册》
(5)《钢结构设计规范》GB50017-2003
(6)《建筑物防雷设计规范》GB50057-94.2000版
(7)《建筑给排水设计规范》GB50015-2003
(8)《建筑结构荷载规范》GB50009-2001
(9)《工业自动化仪表工程施工及验收规范》GB50093-2002
(10)《家用和类似用途电器的安全通用要求》GB4706.1-1998
(11)《设备及管道保温技术通则》GB4272-92


二、工程概况及设计要求
1、该工程为龙阳世纪宾馆空气能热水工程;
2、用水量:系统每天用水量为30吨;
3、用水方式:24小时供水。
三、设计参数
1、冷水计算温度:当地地下水温为12-18℃,自来水取15℃;
2、热水温度:出水温度50℃
3、空气能热泵方案按每天工作8小时设计配比。(实际可24小时工作,不受阳光限制)



四、系统运行原理图







系统运行原理说明:
      整个控制系统根据控制目的配置一套控制仪表放置在值班室内。对水位、水温、电流、电压等信号进行显示,根据控制要求判断水位、水温等信号,并通过开关量输出模块控制相应供水回水循环泵启停的动作功能。空气能热泵热水机组开启时,各机组内的换热器温度开始上升,换热器循环水泵开始启动,热水流入水箱,水箱温度到达50℃时循环泵关闭,热泵热水机组停机,低与45℃时循环泵启动,热泵热水机组开启。
      1、定温上水:系统通过控制电磁阀来实现自动上水,当水箱中的水位低于设定水位时,电磁阀打开,对水箱进行自动补水,到达设定水位自动关闭;
      2、防冻循环:当管路温度传感器测的温度低于5度时,相应的循环水泵自动启动进行
防冻;当管路温度传感器测的温度高于设定温度时,循环泵自动停止;
      3、管道增压及管道回水:管道增压及管道回水是用热水增压泵系统控制;
      4、恒温加热:控制系统对水箱的水温进行检测,如温度需要补偿,辅助加热自动启动,加热到适合的温度停止,如温度不需补偿,辅助加热不启动;


      系统特点:
(1)控制系统合理,运行稳定、可靠;
(2)热泵集热系统与辅助能源系统有机的结合,尽可能的利用热泵的能量;
(3)控制参数可以设定,任意控制温度与水位,保证热水供应;
(4)系统智能化运行,实现无人值班;
(5)系统可实现自动和手动切换。


五、空气能热泵的选型的确定:
1、空气能热泵制热功率计算:
      30吨水从15℃基础温度,加热至50℃停止,制取热水所需空气能制热功率为:

——空气能制热功率,kW;
——日次用水量, kg;
——储热水箱内水的设计温度,℃;
—— 水的初始温度,℃;
T——空气能加热时间,8h;
计算得空气能制热功率为152.62kW,可选择空气能热水机组RSDRB-10G的台数:
152.62÷37.2=4.10
使用空气能RSDRB-10G机组4台。另外浴池保温使用空气能RSDRB-10G机组2台
为了应对极端天气和用水量的增加,配备36KW的辅助电加热,20KW管道电加热。






      2、空气能热水机组RSDRB-10G技术参数:
额定制热量(KW) 37.2 产水量(L/h) 800
额定功率(KW) 9.6 额定电流(A) 16.8
最大功率(KW) 12.8 最大电流(A) 20
额定水温(℃) 55 最高水温(℃) 60
电源 380V/50Hz 防触电等级 Ⅰ类
防护等级 IP×4 排气侧工作过压(MPa) 2.8
吸气侧工作欠压(MPa) 0.05 主机质量(㎏) 330
外形尺寸(长×宽×高) 1220×1020×1760 主机接管尺寸 DN40
水循环流量(m³/h) 11 循环泵扬程(m) 5
自来水压力(MPa) ≤0.6 接地要求(Ω) ≤0.1
环境温度(℃) -5℃—40℃ 噪声(dB) ≤62
选配水箱容量(T) ≤6


注:本参数是工况为室外温度20℃,湿球温度15℃,进水温度15℃,,出水温度55℃下测得。

六、产品说明


1、循环泵
      采用德国第一品牌威乐水泵,使机组更稳定,低噪声。

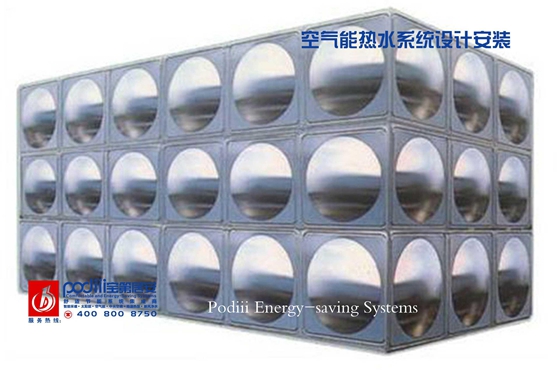

2、工程水箱
      水箱内胆采用1.2-1.5mmSUS304食品级不锈钢板材焊接而成,不仅寿命长,而且使水质纯净;外皮采用0.5mm彩钢焊接;中间保温层为50mm厚聚氨酯保温,保温性能超群。
其主要特点:
(1)不生锈
      本产品内胆选用食品级不锈钢(SUS304)板材,特有的优良耐腐蚀性,可永久性防锈.
(2)不渗漏
      本产品水箱采用氩弧焊接,焊接质量优良,使用寿命更长久。
(3)重量轻
      独特的造型设计和先进冲压加工工艺,板材为1.2-1.5mm的不锈钢,重量只为普通钢制品的20%-30%。





3、热泵机组
      本项目选用四季沐歌热泵机组是新一代高科技环保节能设备,与燃煤锅炉、燃油锅炉、电锅炉及电热水器比较,节能高达60-75%,具备使用稳定、故障率低,使用寿命长等优点,且免去了太阳能热水器受地域、天气及季节影响之苦,成为真正意义上节能环保革命性的突破。
      4、控制系统
      电控制系统的电器部件采用优质正泰产品,控制系统采用我公司自行开发的CAO型控制仪表。控制系统显示功能:
      ★防冻指示灯:有防冻输出时,指示灯亮,否则不亮。检测管道的温度,并进行循环,防止管道温度过低管道冻结
      ★上水指示灯:上水时指示灯亮,否则不亮。防干烧进水;当满足加热条件,但水位低于最低安全水位时,自动打开进水至安全水位;无水进水:当水位显示为“0”时,立即进水至安全水位;
      ★循环指示灯:有循环输出时亮,否则不亮。自动检测集热器与储水箱之间的温差,并自动进行循环
      ★供水指示灯:有供水输出时亮,否则不亮;
      ★参数设置指示灯:设置参数时亮,其余时间不亮
      ★加热指示灯:定温加热时亮,否则不亮。温度控制:水温低于设置温度5℃时自动加热,达到设置温度时自动停止加热;智能加热:在定时灯亮时,判断是否需要加热
      ★水位指示灯:设置水位时,闪烁显示设定水位,否则显示实际水位;
      ★水位传感器短路时:满水指示灯闪烁,其余熄灭;
      ★水位传感器断路时:3/4水位指示灯闪烁,其余熄灭;
      ★数码管显示参数设置时:前两位显示参数代码,后两位显示参数值;
      ★防漏电三重保护,防干烧保护、缺水保护、防冻保护
      5、管路设计
      管路选用优质伟星PPR热水管,管路安装采用等程安装,为了减少管路热损,绕行的是低温水管;每排集热器都设有排气阀以防管路气塞; 为了维护方便,进出口管道都设有辅助阀门和活接。电线等均采用优质国标线。楼顶部分管路由于裸露在室外,为保证系统在冬季的正常使用需采取防冻措施,该工程采用橡塑进行室外保温。


第二章  节能效益分析


      基本参数:
1、国内平均电价为1.0元/千瓦·时;夜间用电相当便宜,而由于宾馆的用水特点,机组夜间运行时间较长,可最大限度的利用低价谷电,更为降低热水成本。
2、国内城市燃油的价格为9.4元/kg,每公斤燃油的燃烧值为q2=11000大卡/kg,效率按80%计算;
3、国内城市天然气的价格为3.2元/ m³,天然气的燃烧值为q2=8500大卡/ m³,效率按80%计算;
4、每千瓦·时电量理论可转化热能q1=860大卡,效率按95%计算;


标准工况下(参数按检测报告冷水15℃,热水55℃,环境温度20℃,湿球温度15,Cop﹦3.7)
加热形式 燃油油炉 燃气锅炉 电锅炉 空气能热泵
燃烧种 柴油 天燃气 电 电+空气
污染情况 严重 较严重 无 无
危险性 比较危险 非常危险 危险 无
占地面积 60 40~60 60 100
燃值 11000Kcal/kg 8500Kcal/m3 860Kcal/kwh 860Kcal/kwh
效率 80% 80% 95% 370%
燃料价 9.4元/kg 3.2元/M3 1.0元/kwh 1.0元/kwh
30吨水需用燃料 119.33kg 154.41M3 1285.2kwh 329.99kwh
30吨水需用费用 1121.60元 494.12元 1285.2元 329.99元
年燃烧费用 40.94万元 18.05万元 46.92万元 12.05万元
人工费 4.5万元 无 无 无
年维修费 30000元 30000元 25000元 20000元
设备寿命 5年 5年 5年 10—15年
设备成本 约15万 约17万 约14万 约23万
年运作费合计 51.44万元/年 24.45万元/年 52.22万元/年 15.82万元/年
使用热泵一年可节省费用 35.62万元/年 8.63万元/年 36.4万元/年
                       几种常用热水装置经济技术对比表
以日产30吨热水,温升35℃(15℃~50℃)计算
综合以上分析,空气能热泵是最节能的热水器。


第三章  主要设备参数明细表


设备名称 设备规格 设备性能 材质 产地 品牌
空气能机组 RSDRB-10G 额度制热量为37.2KW 四季沐歌
水箱 30T (1台) 50mm聚氨酯发泡 定制
管件配件 国标 PPR 伟星
管路保温 30mm 热传导系数小,难燃性,施工方便 橡塑
水泵 阻力小,密封性好,噪音低,使用寿命长 铸钢 德国 威乐
控制系统 主要部件 进口主件 四季沐歌
传感器

第四章  工程报价表 (略)约36万元

说明:

1、以上报价为空气能系统部分,不包括室内管路;

2、水泵型号可根据实际情况进行调整;

3、该单位水/电接口需送至空气能系统3米范围内。

4、热水管为DN50的PPR管,回水管为DN32的PPR管,自来水管为DN50的PPR管。

5、所需电源线为国标3×70+1×35的五芯电缆。

6、如当地水质不好需配水处理装置。


第五章  施工组织设计及调试方案


1、施工管理程序
(1)工程管理程序
   宝第居安公司        项目经理          技术、施工负责人               安装工人

(2)工程施工程序

        考察施工现场—绘制施工图纸—征求贵单位意见—资料初步设计—按工程方案进行施工前的准备工作(生产、采购、运输)—组织队伍—施工负责人—按图施工—施工监督—试运行—验收交付


2、空气能系统工程的布局:


(1)空气能与储水箱的布置:

机器与水箱管路连接时,尽可能缩短管路的距离,以便减少因循环而带来的管路热损、降低因管路长带来的阻力损失。(具体位置见示意图)
(2)储水箱定位:

与甲方共同协商,根据楼顶的承重情况来确定水箱位置。(具体位置见现场)
(3)空气能热泵的布置

放到通风较好的地方,阳面最好不要有遮挡物。


3、空气能热泵系统的安装:
(1)空气能热泵基础安装:

据工程现场情况,安装空气能热泵时应事先做好基础,将空气能热泵固定在基础上,并且加上减震垫。
(2)空气能热泵循环管路安装:
      循环管路尽可能短,减少循环泵阻力,减少热量损失。
(3)循环泵的选择与安装:
      循环泵一定固定好,做好减震、过滤、保温措施,且安装维修阀门,第一次使用时一定要排除泵体内部的残留空气。
(4)电控系统安装:
      根据现场的需要,我单位将严格按照电路安装要求进行安装,强电电线与弱电信号线均走不同的串线管,并保证两端标记对应,线管走向横平竖直。
(5)系统保温:
      管路采用橡塑保温材料,外皮楼面以上采用铝箔进行防护。


4、系统的调试及验收
(1)系统注水:调试电控系统中的补水控制器,自动将储水箱注满冷水。
(2)空气能调试:将控制仪表调整到正常状态,开机后,是否水温上升,是否自动放水、是否自动循环,温度到达设定温度时是否停止,反复试验,运行正常为止。
(3)防冻循环控制测试:利用外界因素使温度探头升温,检查是否自动停止循环,温度降低时是否自动启动循环,反复试验,运行正常为止。
(4)系统验收:对系统进行验收,递交使用说明,对使用单位进行系统的使用与调试培训。



 第六章  售后服务承诺


一、保修内容、期限及维修方式
      1、空气能热水器主机保修三年。
      2、管路及电气控制系统部分保修一年。
      3、服务标准:实行全方位服务
       (1)全天候服务:24小时电话服务、365天节假日照常服务。
      (2)全方位上门服务:上门调试、维修、培训讲解服务、全部送货上门、全部建档回访。
      (3)全免费义务服务:保修期内、属产品质量问题及安装问题实行全免费义务服务。


4、保修凭证:
      (1)在保修期内的空气能产品出现因产品质量问题造成的故障,用户凭协议、购机收据(发票)或保修卡保修。
      (2)保修期内,非产品质量问题造成的维修和保修期外故障的维修,乙方在接到甲方通知后24小时内及时上门服务,维修所发生的费用,乙方只收取材料费,免收服务费等相关费用。


5、下列情况不属保修范围但可实行收费服务,帮助解决:
(1)消费者因使用维护、保管不当造成损坏的。
(2)由于自行拆卸、移位等造成损坏的。
(3)因不可抗力造成损坏的(如天灾、供水不正常造成空气能不能正常工作等)。





二、保修期满后的维保费用及时间保证
1、对保修期外的系统维修,贵方只需承担零部件成本费,免收服务费等相关费用。维修人员在维修前会向贵方说明并出示收费标准,征得贵方同意后,我方实施维修。
2、我公司将对本项目实行24小时服务,当系统出现故障时,我公司保证24小时之内派人赶到现场,检修排除故障。


三、免费服务:
1、系统方案免费设计;
2、免费维护:保修期内,应用户要求可以免费对产品进行一次维护、清洗;
3、免费咨询:免费为用户提供空气能热水系统咨询服务;
4、免费培训:工程安装调试验收完毕,验收合格投入运行以后,我公司派人对客户进行专门的使用指导,讲解的内容包括:(1)控制系统的参数设置及操作;(2)空气能热水系统使用过程中的注意事项;(3)系统常见的故障及解决办法。
5、热线:公司设置了400 800 8750热线电话,以方便顾客的投诉、建议和咨询,接到用户要求服务之日起,24小时内,宝第居安服务人员上门服务。

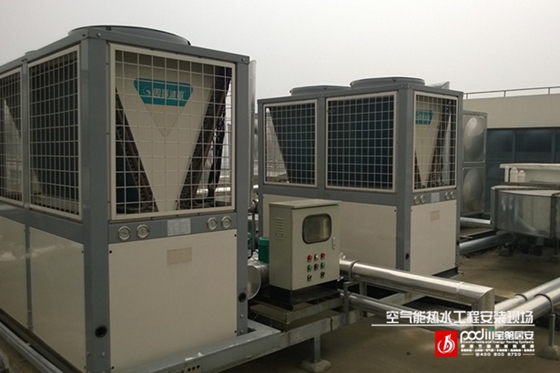

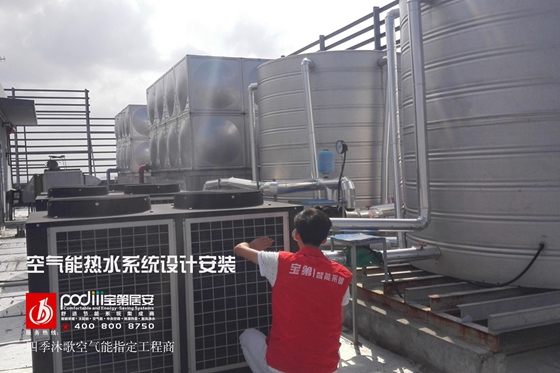

       <更多安装现场照片,欢迎浏览本站-工程案例>































































方案设计:上海宝第居安环境工程技术有限公司
