别墅舒适集成系统设计方案



 舒适集成系统通常指的就是健康住宅概念,即世界卫生组织定义的十五项内容,主要包括:空调、采暖、新风、吸尘、空气净化、加湿、除湿、二氧化碳、一氧化碳及甲醛VOC有机挥发物等空气品质控制等产品系统。结合环保概念,室内集成包括:地暖、中央空调、地源热泵、太阳能、中央吸尘、中央新风、空气净化机、全屋水处理、除湿系统、加湿系统、智能家居系统等等。目前,我公司主要从事其中的部分项目。





第二部分 集成方案设计
(一)设计内容
 燃气壁挂炉地暖系统、生活冷热水(即开即热)系统、中央空调系统、新风系统、中央净水系统。
● 地暖铺设面积312平方,采用薄型地暖材料,减少层高占用,地暖管型号为DN20可减少管内水流阻力。
● 生活热水采用即开即热设计,储热水箱为300升单盘管承压水箱,由壁挂炉(系统炉)供热,全天侯保持水温在55℃。热水循环管路设定时温控型循环泵、单向阀等。
● 中央空调系统选用大金VRV系列多联机,对客厅、餐厅、主卧室、女儿房、地下影视厅、健身房、棋牌室等部分区域供应冷气。
● 新风系统同样选用大金新风机向客厅、餐厅、主卧室、女儿房、地下影视厅、健身房、棋牌室等部分区域进行全热交换式新风换气。
● 中央净水系统包括软水机、净水机、客厅、餐厅、厨房三处纯水机。



第二部分 集成方案设计
(一)设计内容
 燃气壁挂炉地暖系统、生活冷热水(即开即热)系统、中央空调系统、新风系统、中央净水系统。
● 地暖铺设面积312平方,采用薄型地暖材料,减少层高占用,地暖管型号为DN20可减少管内水流阻力。
● 生活热水采用即开即热设计,储热水箱为300升单盘管承压水箱,由壁挂炉(系统炉)供热,全天侯保持水温在55℃。热水循环管路设定时温控型循环泵、单向阀等。
● 中央空调系统选用大金VRV系列多联机,对客厅、餐厅、主卧室、女儿房、地下影视厅、健身房、棋牌室等部分区域供应冷气。
● 新风系统同样选用大金新风机向客厅、餐厅、主卧室、女儿房、地下影视厅、健身房、棋牌室等部分区域进行全热交换式新风换气。
● 中央净水系统包括软水机、净水机、客厅、餐厅、厨房三处纯水机。


(二)设计依据
   ◆ 地暖系统设计依据:
   1、用户提供的平面布置图、经现场测量的图纸标记和客户要求。
   2、采暖通风与空气调节设计规范(GB50019-2003)
   3、地面辐射供暖技术规程(JGJ142-2004)
   4、建筑地面工程施工及验收规范(GB50209)

   ◆ 中央空调系统设计依据:
   1.《采暧通风及空气调节设计规范》( GBJI19-87)
   2.《采暖通风及至气调节制图标准》(GBJ114-88)
   3.《建筑设计防火现范》(GBJ116-87)
   4、《高层民用建筑设计防火现他》( GBJ0045-95)
   5.《民用建筑节能设计标准(采暖居住建筑部分)》(JGJ26-95)
◆ 中央新风系统设计依据:
  1、《采暖通风与空气调节设计规范》GB50019-2003
  2、《室内空气质量标准》GB/T18883-2002

  ◆ 中央净水系统设计依据
  1、生活饮用水卫生标准  GB5749—1985;
  2、生活饮用水标准检验方法 GB/T5750-1985;
  3、市区域环境噪声标准GB3096—93。

(三)地暖系统设计

   A. 热源的确定

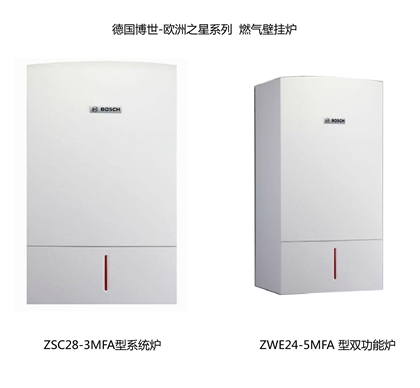

我们选择热源时,从一次性投资、运行成本、后期维修保养三个指标确定性价比。就本方案实际情况,我们确定使用24KW和28KW共2台博世欧洲之星壁挂炉作为热源,24KW炉供二楼和三楼采暖,28KW系统炉供一楼和地下一层采暖,同时为生活热水提供热源。




  B. 地暖管及保温材料选型
地暖系统是在地面均匀地铺设管道,管间距是固定的,所以地面的温度在每一个区域都是均匀的,地面温度达到一定温度后,就会分布到人体最需要的脚部,再辐射上升到人体的腿部、身体、头部,符合人体工程学特点和中医“脚暖身舒”的原理。地暖系统的加热过程
是属于辐射加热,空气中没有风,不会有干燥的感觉。所以对于追求健康、品质的生活来讲,地暖是最舒适,最健康的采暖方式。

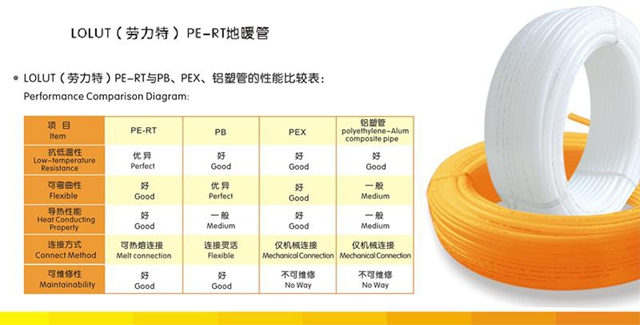

由于铺设面积较大,为减少水流阻力,提高室内升温速度,本设计选用PE-RT/DN20英国劳力特品牌地暖管。






地面保温材料方面,地下一层选用绿羽牌2cm厚度的聚苯乙烯树脂XPS挤塑板,二层、三层不考虑热量散失的问题,故选用地暖模块铺设,可降低地暖层的厚度。

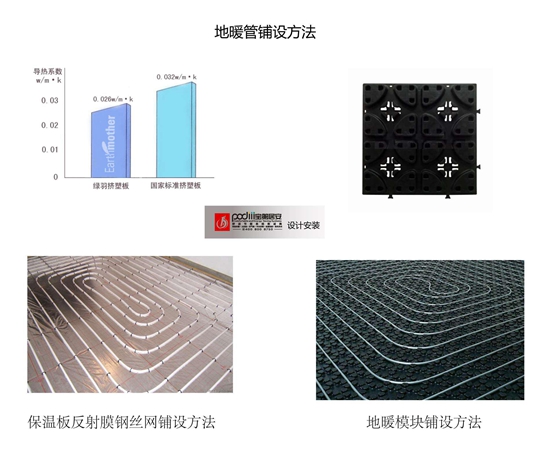

两种地暖铺设方法:

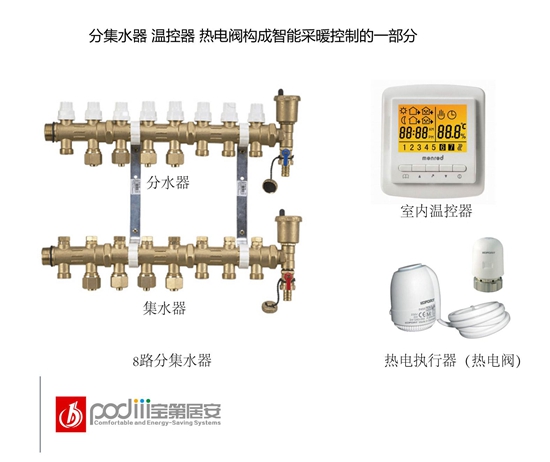

C、分集水器及温控器
   分集水器由分水主管和集水主管组成,分水主管连接于管网系统的供水管,它的主要作用是将来自于管网系统热水通过埋在地板下的地暖管分配到室内需地板采暖的各房间。热水在地暖管中流动时,将热量传递到地板,再通过地板向室内辐射传热。
   温控器是智能采暖的控制核心,由高精度电子元器件构成,具备自动温度设定功能。数字式液晶温控器可按编程自动控制;每日每周分时段温度预设定,实现节能智能化。温控器的大小和标准开关尺寸相仿,外形设计富有时尚感,极易与装饰装修融为一体。
   本设计选用德国曼瑞德温控系统,外形时尚,安全可靠。地下一层、一层、二层分别设7路分集水器,三层设5路分集水器,各层分集水器与供热主管道连接。



(四)即开即热生活热水系统
    即开即热顾名思义就是一开就有热水。由于各用水点距离热水供应点有一段不等的距离,用水时间间隔会使管道中的热水降温,往往当我们用热水时,需要放掉管道中的凉水,造成浪费,同时也耽误了我们的时间。为此,在热水管道上增加一路循环水管路,再增加一个小功率的循环泵,及时将管道里的冷水抽回水箱换以热水,即可实现即开即热。

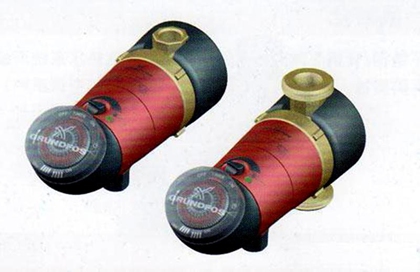

本设计选用格兰富UP15-14定时温控循环泵,功率仅25W,一切就搞定了!


 (五)中央空调系统

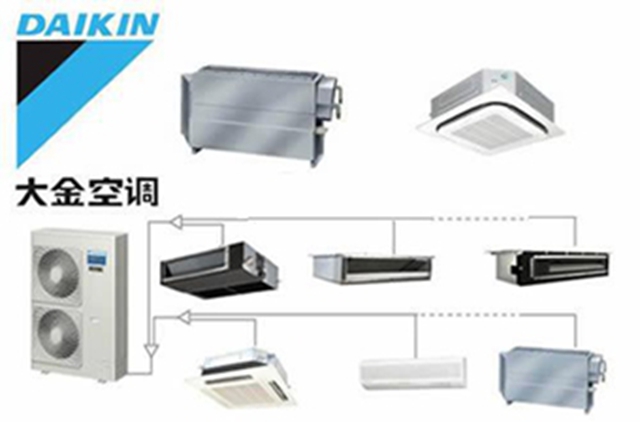

    一台室外机连接多台室内机,通过相应的运输介质向室内均匀供冷供热的系统称为多联机系统。这一点大家都知道的。根据客户要求,本系统设计使用氟系统大金VRV-RPZQ10AAY多联机,一拖七。对客厅、餐厅等七个区域约130平方供冷。




◆  负荷计算

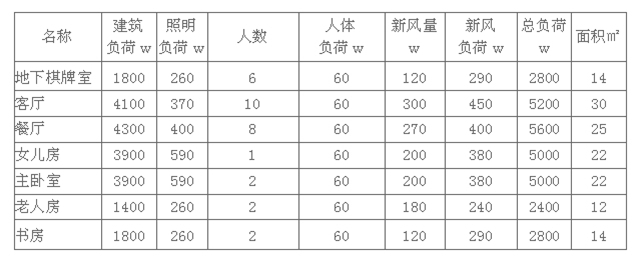

根据中央空调的冷负荷系数法计算得出的结果如下:


◆  技术参数

型号:VRV-RPZQ10AAY
电源:三相 50Hz 380V
制冷容量:28.00 KW
制热容量:31.50 KW

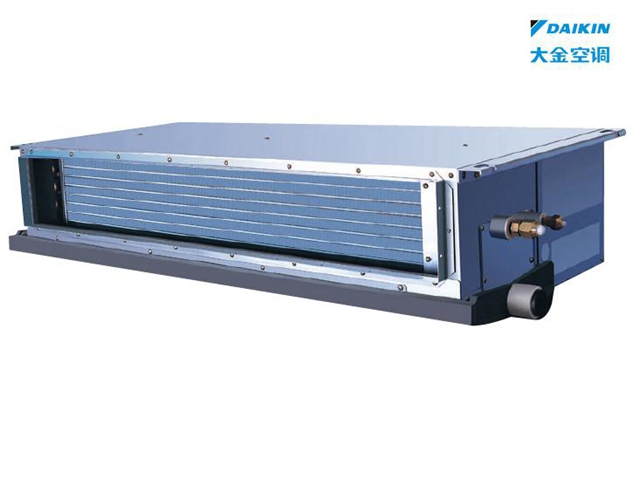

地下棋牌室 室内机FPDSP45BVC
客厅       室内机FPDSP63BVC
餐厅       室内机FPDSP56BVC
女儿房     室内机FPDSP50BVC
主卧室     室内机FPDSP50BVC
老人房     室内机FPDSP22BVC
书房       室内机FPDSP28BVC

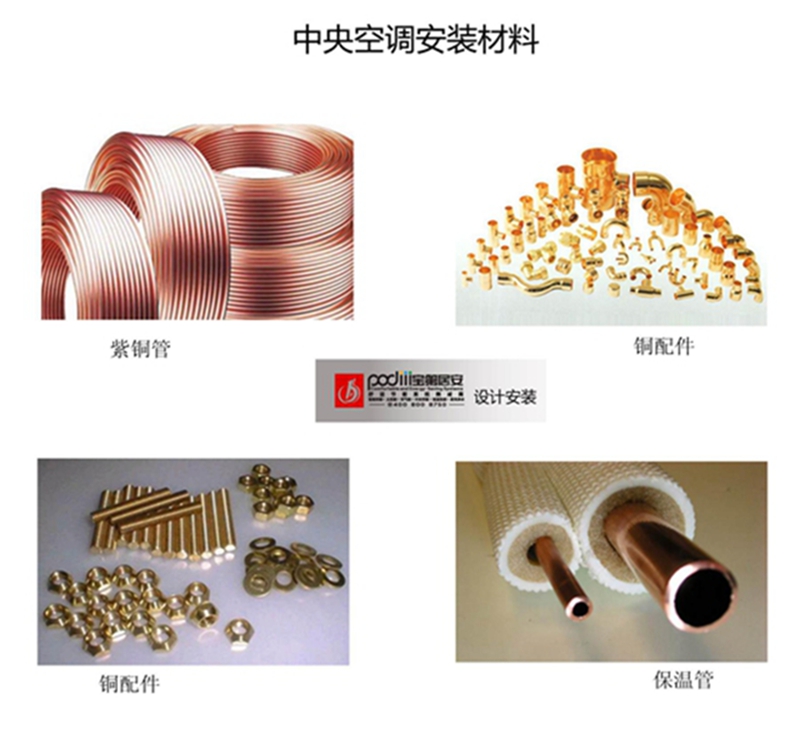

◆ 管道配件

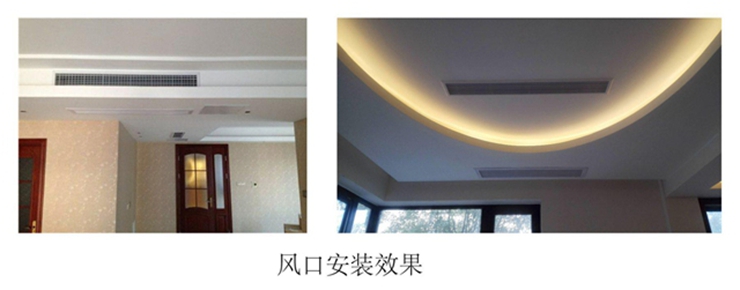

◆ 风口安装效果


(六)新风系统

   全热交换(热回收)新风系统是基于双向流基础上,增加的一种具有热回收功能的送、排风系统。它的系统原理和双向流相同,不同的是送风和排风只由一台主机完成,而且主机内部加了一个具有能量交换功能的热交换芯,可快速吸热和放热,保证冷、热空气之间进行充分的能量交换。排出室外的污浊空气和送进室内的新鲜空气在这个全热交换装置里进行换热,从而达到回收冷量、热量的目的,节约了空调能源。热交换通风系统在帮您改善室内空气品质的同时,最大限度的降低了空调负荷,节约了空调运行成本,因此也越来越受现代家居设计的青睐。

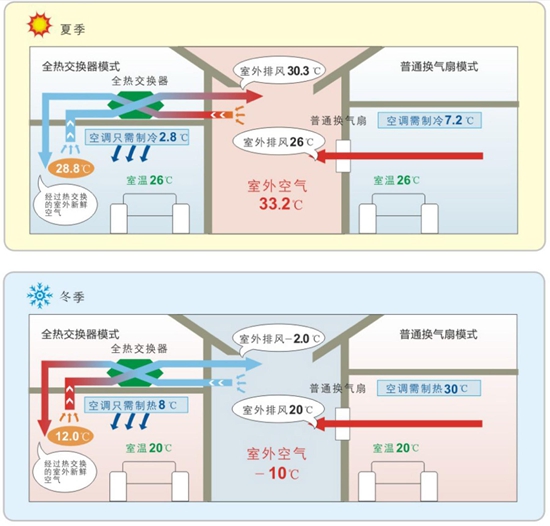

◆ 全热交换新风系统的冬夏运行模式对比如下:




◆ 风量设计:
地下一层
新风面积105㎡*层高3m=315 m³*1次/h=315 m³/h,主机选用350型 一台
一层
新风面积112㎡*层高3m=336 m³*1次/h=336 m³/h,主机选用350型 一台
二层
新风面积96㎡*层高3m=288 m³*1次/h=288 m³/h, 主机选用250型 一台
三层
新风面积55㎡*层高3m=165 m³*1次/h=165 m³/h, 主机选用150型 一台


◆ 设备选型:

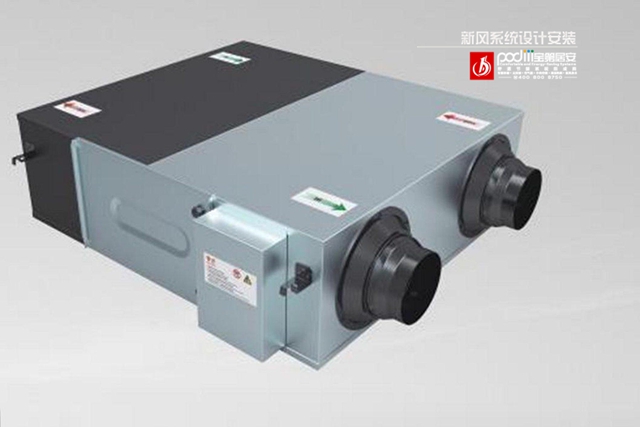

本方案设计选用曼瑞德全热交换新风机:




◆ 送风回风系统设计:

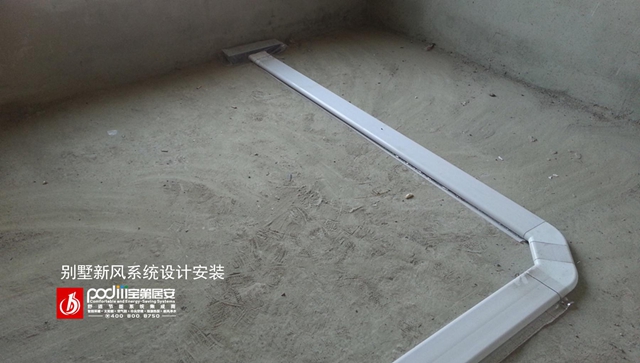

    送风系统采用目前最主流的地送风系统,低方位送风,高方位排风,可达到室内空气流通的最佳效果,优先满足室内空间空气的健康度和含氧量,送风气流与室内空气充分混合置换。合理的气流组织设计,能够把新鲜的空气输送到宅内每一个角落。无论身居何处,都能够享受到清新的空气;

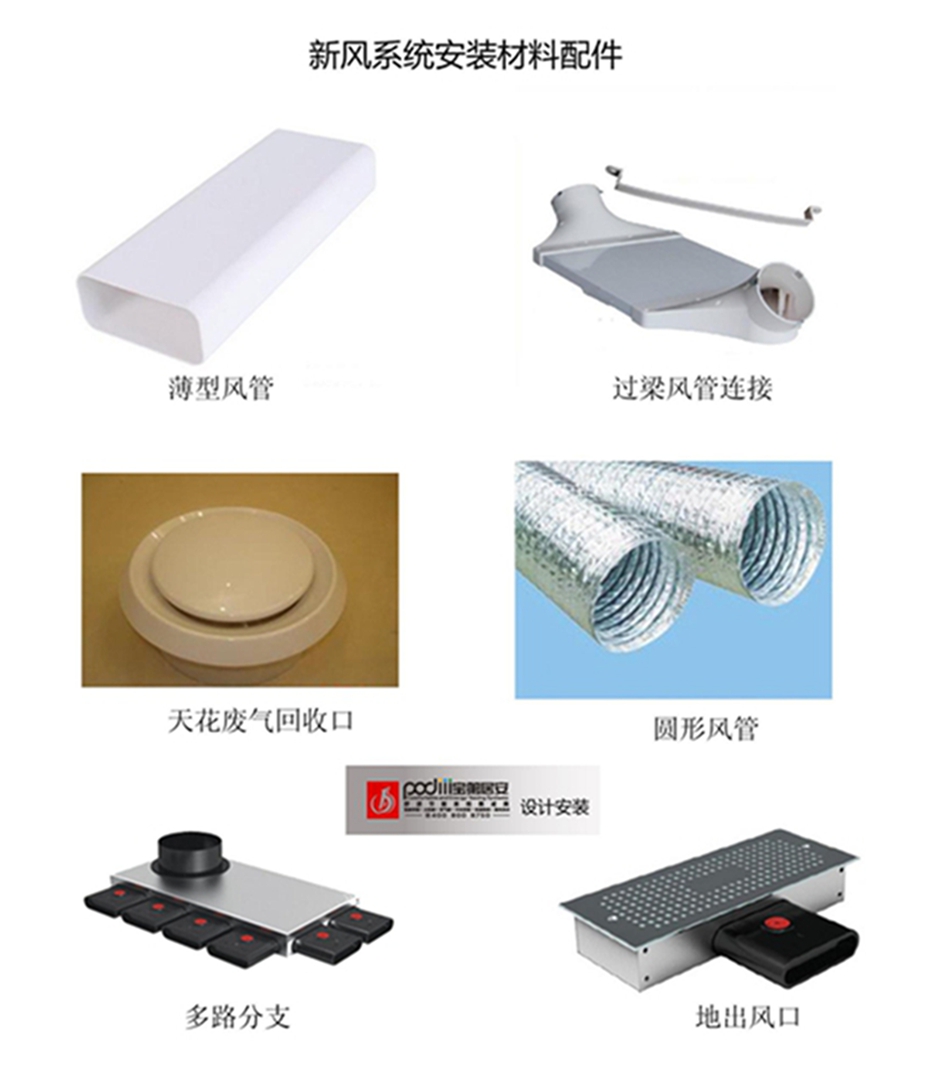

◆ 新风系统安装材料及配件:

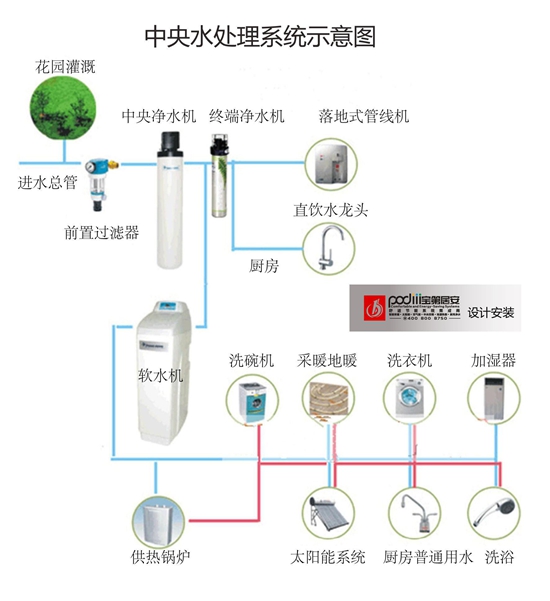

(七)中央水处理系统
     中央水处理系统包括中央净水系统、中央软水系统、中央纯水系统三个部分。中央水处理系统的功能:
   ◆ 中央净水系统:
  1、 去除水中的氯元素、重金属、固体悬浮颗粒等;
  2、 杀菌功能;
  3、 通过活性炭去除各种有机物等,可直接饮用;
  4、 系统具有自动维护(免清洗)功能。




◆ 中央软水系统:
  1、 通过天然树脂置换出水中的钙、镁离子等,降低水的硬度;
  2、 减少水中矿物质对衣物和皮肤的磨损;
  3、 避免管道、阀门、卫浴设备和家用电器中水垢产生,延长使用寿命;
  4、 避免水中矿物质在洁具、餐具等形成黄斑。
    ◆ 中央纯水系统:
  1、 采用反渗透法,经过精密计算匹配的五道过滤;
  2、 处理后的水成为纯净水,水质达国家瓶装水标准。

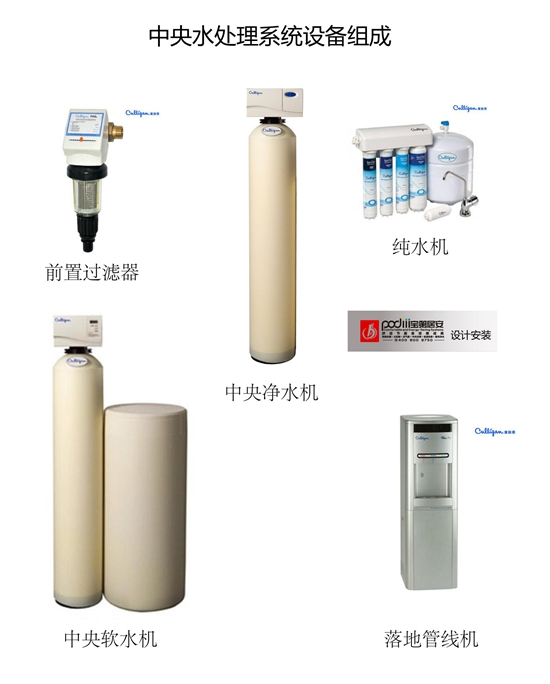

本方案设计选用康丽根净水设备。方案如下:



本方案通过前端的前置过滤及中央净水机的净化处理,能有效地杀菌、除氯及去除有害重金属,每小时2吨以上的水处理量,能解决别墅用户全部生活用水的净化。洗涤用水通过中央软水机可以有效的软化水质专门用于清除水中的钙、镁等离子,有效率达99%以上。经过处理的水显淡蓝色,没有余氯等气味,符合分层用水的国际标准。该套组合是针对别墅用户和大户型家庭用水的优化水处理方案。

◆ 设备选型:
前置过滤器         康丽根  万向型FASP-10    流量   最佳6吨
中央净水机         康丽根 MF-8-I-AC          流量   最佳2吨
中央软水机         康丽根 MS-10-OS 户外系列  流量   最佳3.2吨
终端纯水机         康丽根 AC-50              流量   最佳6.3L/H
管线机             国产机                    2台











       <装现场照片,欢迎->







方案设计施工:上海宝第居安环境工程技术有限公司
                     上海宝第新能源科技有限公司
